Н-образные траверсы
Стандартные параметры
Н-образные траверсы — это специализированные грузоподъёмные устройства, предназначенные для безопасного подъема и перемещения тяжелых грузов, требующих строповки за четыре точки. Благодаря своей конструкции они обеспечивают устойчивость груза при транспортировке и минимизируют риск его повреждения. Существует несколько модификаций Н-образных траверс, каждая из которых имеет свои особенности и области применения.
Описание

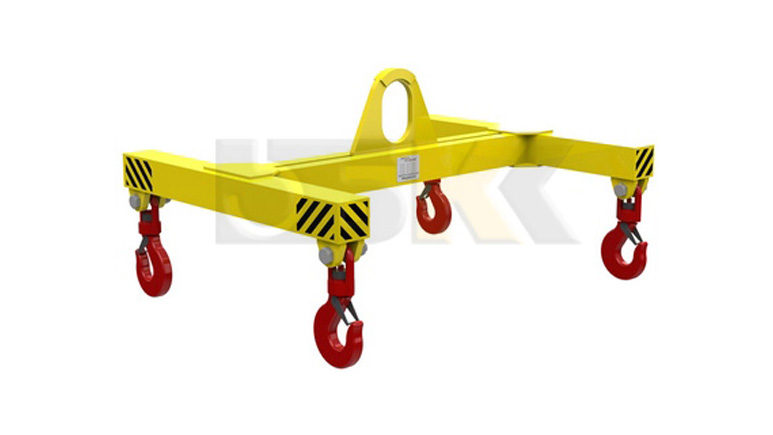

Н-образная траверса с подъёмом за центр — это несущая конструкция в форме буквы «Н», состоящая из двух вертикальных стоек и соединяющей их горизонтальной балки. Груз крепится к нижним точкам стоек, а подъём осуществляется через центральную проушину на верхней балке.
Эта конструкция особенно эффективна в условиях ограниченной высоты подъёма, так как не требует значительного пространства над грузом для размещения стропов или дополнительного оборудования.

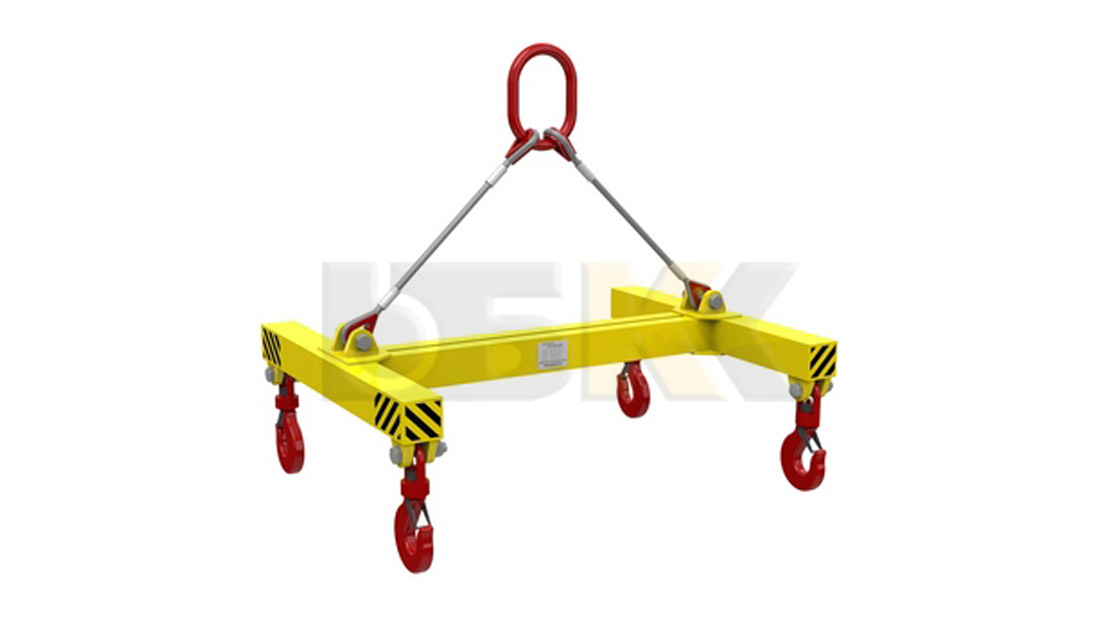

Н-образная траверса с подъёмом за края — это конструкция, предназначенная для подъёма грузов с несимметричным или неизвестным расположением центра тяжести. Обеспечивает устойчивое положение груза даже при неравномерном распределении массы.

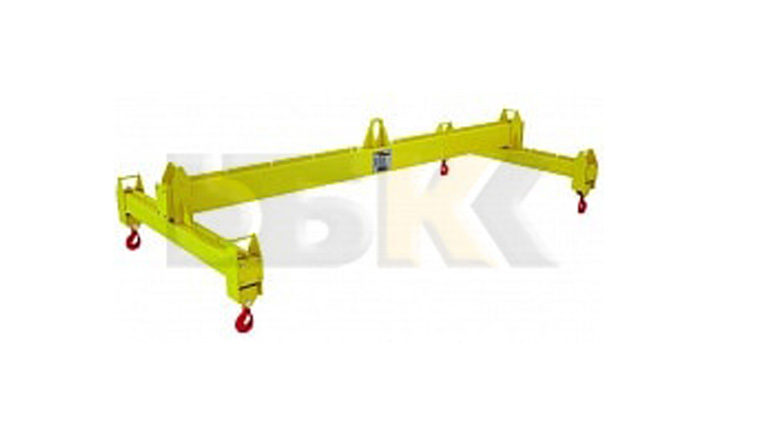

Н-образная разборная траверса с переставными обоймами (ТНЦпр) — это универсальное грузоподъёмное устройство, предназначенное для безопасного подъёма и перемещения грузов различной формы и размеров. Благодаря модульной и регулируемой конструкции траверса может адаптироваться под конкретные габариты объекта.
Конструктивные особенности
Для Н-образная траверса с подъёмом за центр
- Форма: латинская буква «Н»;
- Подъём: за центральную точку;
- Крепление груза: 4 точки (по две на каждой стойке);
- Отсутствие давления стропов на поверхность груза.
Для Н-образная траверса с подъёмом за края
- Форма: классическая буква «Н»;
- Подъём: за крайние точки на верхней балке;
- Используется двухветвевой строп;
- Подходит для грузов с нестандартным центром тяжести.
Для Н-образная разборная траверса с переставными обоймами (ТНЦпр)
- Форма: Н-образная пространственная схема;
- Состоит из продольной балки и нескольких поперечных траверс;
- Поперечные траверсы оснащены переставными обоймами;
- Подъём: за центральную проушину;
- Разборная конструкция позволяет изменять конфигурацию.
Преимущества
- Равномерное распределение нагрузки между всеми точками крепления;
- Исключение деформации или повреждения чувствительных объектов;
- Универсальность: применяется для различных типов грузов;
- Компактность: подходит для помещений с низкими потолками;
- Подходит для грузов с несимметричным центром тяжести;
- Простота монтажа и эксплуатации.
Технические параметры Н-образных траверс
| Характеристика / Модель | Н-образ. с подъемом за центр | Н-образ. с подъемом за края | Н-образ. с переставн.обой |
|---|---|---|---|
| Грузоподъёмность | До 32,0 тонн | До 32,0 тонн | От 0,5 до 20,0 тонн |
| Максимальная длина груза | До 10,0 метров | До 10,0 метров | До 7,0 метров |
| Максимальная ширина груза | До 5,0 метров | До 5,0 метров | До 4,0 метров |
| Схема строповки | За центр | За края | За центральную проушину |
| Количество точек крепления | 4 (по две на каждой стойке) | 4 (по две на каждой стойке) | |
| Способ подвеса | Через двухветвевой строп | ||
| Количество поперечных траверс | 2 или более | ||
| Регулировка положения траверс | По длине и ширине | ||
| Тип конструкции | Разборная, модульная | ||
| Материал изготовления | Высокопрочная сталь | Высокопрочная углеродистая сталь | Высокопрочная углеродистая сталь |
| Возможность модификации | По индивидуальному проекту | По индивидуальному проекту | По индивидуальному проекту |
Области применения всех типов Н-образных траверс
- Машиностроение и металлургия;,
- Судостроение и ремонт судов;
- Энергетика и инфраструктурные проекты;
- Строительная отрасль;
- Логистика и складская техника;
- Производственные цеха и склады ЖБИ.
Условия безопасной эксплуатации
Для обеспечения безопасной работы с Н-образными траверсами необходимо:
- Строго соблюдать допустимые значения грузоподъёмности и равномерность распределения нагрузки;
- Использовать сертифицированное грузоподъёмное оборудование и стропы;
- Перед началом работ проверять состояние сварных швов, крепежа и проушин;
- Регулярно проводить технический осмотр и обслуживание;
- При необходимости выполнять замену изношенных деталей.
