Мостовой кран - это грузоподъемное оборудование, предназначенное для перемещения грузов внутри производственных помещений, складов и цехов. Он перемещается по подкрановым путям, проложенным по верхним частям стен или опор эстакад, что позволяет эффективно задействовать всю площадь помещения без загромождения полезного пространства на полу.
Где применяется мостовой кран
Мостовой кран представляет собой специализированное грузоподъемное сооружение, состоящее из пролетной конструкции (моста), передвигающейся по рельсам, и грузоподъемного механизма (тельфера или грузовой тележки), который перемещается вдоль самого моста.
- Промышленные предприятия: машиностроительные, металлургические, химические и деревообрабатывающие заводы.
- Складские комплексы: терминалы, логистические центры, базы хранения сырья и готовой продукции.
- Ремонтно-механические цеха: автосборочные предприятия, локомотивные и депо-ремонтные мастерские.
- Строительные площадки закрытого типа: монтажные пролеты и закрытые ангары.
- Строительные площадки открытого типа.
Отличие мостового крана от обычных подъемников
В отличие от стационарных подъемников, консольных кранов или консольно-фрезерных устройств, мостовой кран охватывает все трехмерное пространство цеха (по длине, ширине и высоте). Он перемещается над рабочей зоной, оставляя свободным проход для техники и людей на уровне пола, а также имеет существенно более высокую грузоподъемность и надежность при интенсивной эксплуатации.
Какие задачи решает мостовой кран
- Подъем и перемещение тяжелых грузов: транспортировка деталей, оборудования, контейнеров, сырья и готовой продукции массой от 1 до нескольких сот тонн.
- Оптимизация межцеховой логистики: быстрая и безопасная передача заготовок между технологическими линиями.
- Безопасность погрузочных работ: минимизация ручного труда и снижение риска травматизма персонала при выполнении погрузочно-разгрузочных операций.
Как устроен мостовой кран

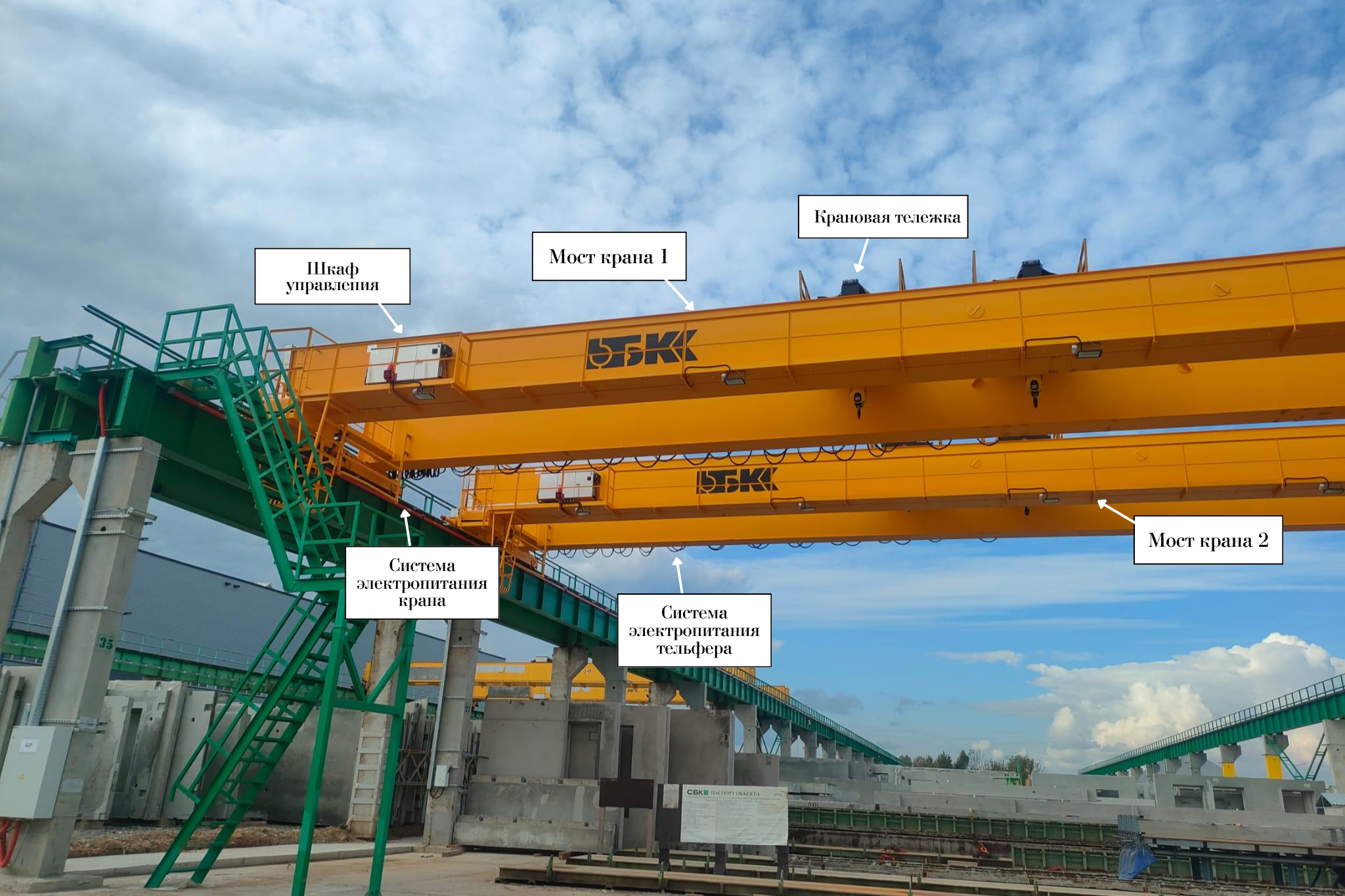

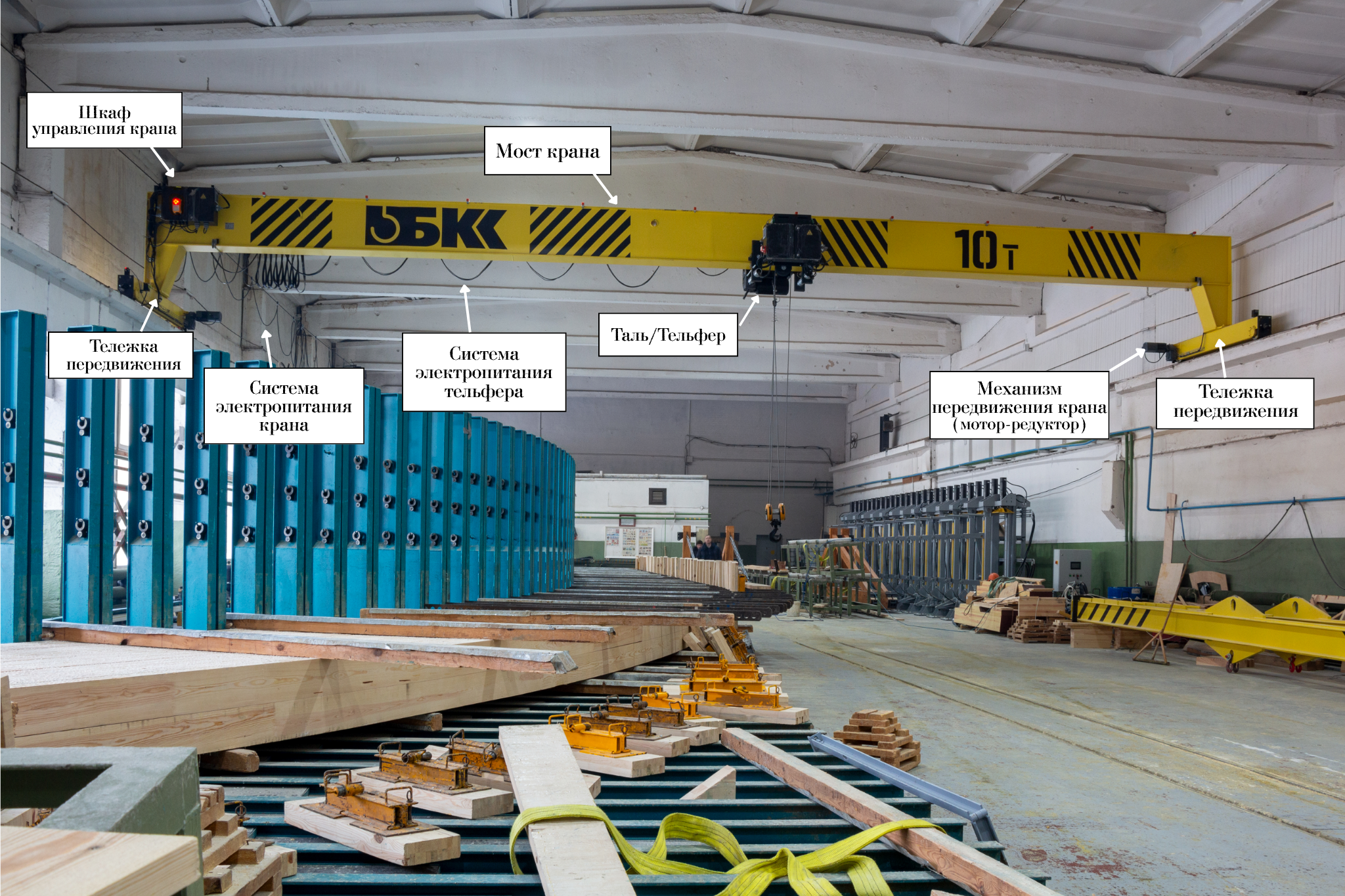

Конструкция мостового электрического крана представляет собой комплекс взаимосвязанных механических и электрических узлов, предназначенных для подъёма и перемещения грузов в пределах производственного помещения. Конструкция крана включает несущие элементы, механизмы передвижения, грузоподъёмное оборудование и системы управления:
- Мост крана (основная несущая балка) - основной несущий элемент конструкции мостового крана, представляющий собой металлическую балку, перекрывающую рабочий пролет помещения. Мост воспринимает нагрузку от груза через грузоподъёмный механизм и передаёт её на концевые тележки. В зависимости от грузоподъёмности и условий эксплуатации может выполняться в виде одной или двух балок коробчатого или сварного типа.
- Концевые тележки (тележки передвижения крана) - ходовые узлы, установленные по краям моста крана и предназначенные для перемещения всей конструкции по подкрановым путям. Концевые тележки соединяют мост с ходовым механизмом и обеспечивают стабильное движение крана вдоль цеха.
- Механизм передвижения крана (мотор-редуктор) - приводная система, обеспечивающая движение мостового крана по рельсовому пути. Механизм преобразует электрическую энергию двигателя в механическое движение ходовых колёс.
- Электрическая таль (тельфер) - грузоподъёмный механизм, предназначенный для подъёма, опускания и перемещения грузов вдоль моста крана. Таль является основным рабочим механизмом, который непосредственно выполняет операции с грузом.
- Система передвижения тельфера - механизм, обеспечивающий горизонтальное перемещение электрической тали по мосту крана. Позволяет точно установить груз в необходимой точке рабочей зоны.
- Система электропитания крана - комплекс устройств, обеспечивающий подачу электрической энергии ко всем механизмам мостового крана. Система обеспечивает питание приводов передвижения, органов управления и вспомогательных устройств.
- Система электропитания тали - отдельная система подачи электроэнергии к электрической тали, обеспечивающая работу двигателя подъёма и механизма перемещения тельфера вдоль моста крана.
- Шкаф управления краном - электротехнический узел, предназначенный для управления всеми механизмами крана и защиты оборудования от аварийных режимов работы. Шкаф управления обеспечивает согласованную работу механизмов подъёма, перемещения тали и движения самого крана.
- Система управления краном - комплекс устройств, с помощью которых оператор управляет всеми рабочими операциями оборудования. Система обеспечивает удобное и безопасное управление движением крана, подъёмом и перемещением грузов.
Виды мостовых кранов
Мостовые краны классифицируются по конструкции пролетного строения и способу опирания на подкрановый путь.
| Категория | Вид крана | Конструктивные особенности | Сфера применения | Типовая грузоподъемность |
| По конструкции несущего моста | Однобалочный (кран-балка) | Мост состоит из одной пролетной балки (двутавр или короб), по которой перемещается электрическая или ручная таль. | Небольшие цеха, автосервисы, складские помещения с умеренной интенсивностью работ. | До 10-16 тонн |
| Двухбалочный | Мост состоит из двух параллельных балок, по которым передвигается крановая тележка. Высокая жесткость и устойчивость. | Тяжелое машиностроение, металлургические цеха, крупногабаритные склады. | До 500+ тонн | |
| По способу опирания | Опорный | Мост крана опирается на концевые тележки с ходовыми колесами, которые перемещаются по рельсам кранового пути. | Производственные цеха с высокими нагрузками и большими пролетами. | До 500+ тонн |
| Подвесной | Пролетная часть крепится снизу к концевым тележкам, перемещающимся по подвесным подкрановым путям, закрепленным к фермам или перекрытиям здания. | Помещения со скатной крышей или здания, где конструкция покрытия не позволяет установить опорный кран. | До 10–12,5 тонн | |
| По типу привода | Электрический | Перемещение крана, грузовой тележки/тельфера и подъем груза осуществляются электродвигателями. Управление с подвесного пульта, с пола (пульт/радиоуправление) из кабины. | Подавляющее большинство современных производств и складов. | Не ограничена |
| Ручной | Привод механизма подъема и передвижения осуществляется вручную с помощью приводных цепей. | Ремонтные мастерские, объекты без электроснабжения, редко используемые зоны. | До 5–10 тонн |
Принцип работы мостового крана
Принцип работы мостового крана основан на комбинации трех независимых пространственных перемещений, что позволяет доставить груз в любую точку обслуживаемой зоны:
- Подъем и опускание груза: Электродвигатель грузоподъемного механизма через редуктор приводит во вращение барабан. Стальной грузовой канат наматывается или сматывается с барабана (для канатных талей), либо грузовая цепь перемещается через приводной механизм цепной тали (для цепных талей), перемещая крюковую подвеску с грузом. Тормозная система обеспечивает надежную фиксацию груза на заданной высоте.
- Поперечное перемещение: Грузовая тележка с установленным грузоподъемным механизмом (или электрическая таль в однобалочном исполнении) перемещается вдоль моста крана с помощью механизма передвижения. Это позволяет перемещать влево - вправо в рабочей зоне.
- Продольное перемещение:
Механизм передвижения моста через приводные колеса концевых балок обеспечивает перемещение всей конструкции крана по подкрановым путям вдоль длины здания. Совместная работа всех трех механизмов позволяет точно позиционировать груз в любой точке рабочей зоны и выполнять погрузочно-разгрузочные и технологические операции с высокой эффективностью.
Вопрос-ответ
Как называется кран в цеху?
В производственных цехах и на складах чаще всего используют понятия мостовой кран или кран-балка. Словосочетание «кран-балка» обычно относится к однобалочным мостовым кранам опорного или подвесного типа небольшой грузоподъемности (как правило, до 10 тонн).
Чем отличается мостовой кран от кран-балки?
Термин «мостовой кран» является общим названием для всего класса грузоподъемного оборудования данного типа. «Кран-балка» — это разновидность мостового крана упрощенной конструкции, имеющая одну главную пролетную балку и подвесной электрический тельфер. Двухбалочные краны высокой грузоподъемности кран-балками не называют.
Какая максимальная грузоподъемность у мостового крана?
Грузоподъемность зависит от конструкции:
- Однобалочные краны (кран-балки): обычно от 1 до 16 тонн.
- Двухбалочные краны: стандартно от 5 до 50 тонн, а специального или тяжелого исполнения (например, для металлургии) — до 500 тонн и более.
Что такое пролет мостового крана?
Пролет мостового крана — это горизонтальное расстояние между осями подкрановых рельсов, по которым перемещается кран. Пролет подбирается под габариты здания и обычно составляет от 4,5 до 31,5 метров (и более по индивидуальному проекту).
Чем отличается опорный мостовой кран от подвесного?
- Опорный кран: перемещается по рельсам, установленным на подкрановых балках, которые закреплены на колоннах здания. Данная конструкция отличается высокой жесткостью, надежностью и позволяет применять краны большой грузоподъемности.
- Подвесной кран: перемещается по подвесным путям, закрепленным к нижней части перекрытий или стропильных конструкций здания. Он позволяет эффективнее использовать производственное пространство и устанавливать пути в помещениях с ограниченной высотой, однако его грузоподъемность обычно ниже из-за ограничений несущих конструкций.
Каков срок службы мостового крана?
Средний нормативный срок службы промышленного мостового крана составляет от 12 до 20 лет (в зависимости от группы режима работы и условий эксплуатации) при условии своевременного проведения планово-предупредительных ремонтов (ППР) и технического освидетельствования.
Нужна ли регистрировать мостовой кран в органах надзора?
Не все мостовые краны подлежат обязательной регистрации. Краны грузоподъемностью до 10 тонн включительно, управляемые с пола (кнопочный пульт, радиоуправление и т.п.), регистрации не требуют. Остальные краны, подпадающие под требования промышленной безопасности, должны быть зарегистрированы до начала эксплуатации в "Госпромнадзоре МЧС" Республики Беларусь.
Как управляется мостовой кран?
Существует три основных способа управления мостовым краном:
- С пола (подвесной пульт управления): оператор находится рядом с краном и управляет механизмами подъема и перемещения с помощью кнопочного пульта, соединенного с механизмом подъема / опускания груза (тельфер/грузовая тележка). Такой вариант широко применяется для кранов небольшой и средней грузоподъемности.
- Радиоуправление: оператор управляет краном с помощью беспроводного пульта, находясь в удобной и безопасной зоне с хорошим обзором рабочей зоны. Такой способ повышает мобильность оператора и удобство работы.
- Из кабины управления: оператор находится в кабине, установленной на кране, и управляет всеми механизмами непосредственно из нее. Данный вариант применяется на предприятиях с интенсивной эксплуатацией кранов, при больших пролетах, высокой грузоподъемности и необходимости точного управления.
